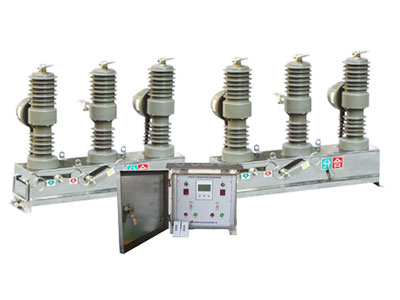

ZW32-12SC高壓雙電源自動轉換裝置
-
一、產品概述
ZW32SC-12高壓雙電源自動轉換裝置是由兩臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置,是與高壓真空斷路器配套的自投自復型雙路電源自動切換裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的雙路電源自動切換產品。產品廣泛使用于油田、礦山10kV配電線路，工礦企業10kV線路。
二、轉換的可靠性保障措施
ZW32-12SC型高壓雙電源自動轉換裝置中的智能控制器為整個裝置功能實現的核心部件。本智能控制器采用高可靠的單片機進行智能控制，在軟、硬件設計上采用多種抗干擾措施，電子線路和軟件相互雙重互鎖控制。對于兩臺高壓真空開關的一開一閉或雙開互鎖設計，我們?yōu)楸ＷC其可靠性，采用了三重保護以確保萬無一失。
五、軟件互鎖設計
智能控制器在軟件設計時充分考慮到兩路開關的互鎖問題，在發出任何合閘命令前強制檢測當前系統兩臺真空開關的狀態，發現有合閘狀態信號返回時立即關閉合閘控制通道，并同時判斷當前處于合閘的真空開關是否與需進行合閘操作的真空開關為同一臺。若是則置合閘控制已完成標志，結束本次轉換控制；若不是馬上發出分閘命令，并返回上層程序在一次檢測當前系統兩臺真空開關的狀態并按上述重新進行判斷處理。在最后發出任何合閘命令前重復進行一次檢測、判斷處理，以確?？煽?。
六、電子線路互鎖設計
智能控制器在電子線路硬件設計時，對合閘控制通路進行了有效的電氣互鎖設計，保證當任何時候只能有一路輸出合閘控制信號。若需進行合閘控制輸出必須在另一路已經給出分閘控制信號時此通路才能有效，可靠保證了兩路的互鎖控制。
七、機械電氣互鎖設計
本雙電源自動轉換裝置在控制輸出上進行了雙真空開關合閘控制通道的機械輔助觸頭電氣互鎖處理，保證進行合閘操作時另一臺真空開關必須已經處于分閘狀態，否則合閘控制信號不可能傳輸?shù)叫韬祥l的真空開關上。
本雙電源自動轉換裝置由于采用了多重保護措施，即使智能控制器發生故障其保障體系仍能保證可靠運行。我們的配合方案源于已十分成熟的環網柜備自投方案，并結合戶外的實際情況加以完善。近年來的實際投運情況反映了該裝置的可靠性。理論與實際都表明本裝置是一種設計新穎、性能完善、自動化程度高、使用范圍廣的新一代戶外雙路電源自動切換產品。
八、符合標準
4.1 IEC 60947-1 總則4.2 IEC 60947-6-1 (1989) <<自動轉換開關電器>>4.3 GB 14048.114.4 IEC 60947-2 GB14048.2 <<斷路器>>
九、正常工作條件
9.1周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃,下限值不超過-25℃,24小時的平均氣溫值不超過+35℃。9.2安裝地點的海拔高度不超過2000米。9.3大氣的相對濕度在周?chē)諝鉁囟葹?40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的月平均最低溫度為+25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。9.4污染等級為三級。9.5運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。
十、主要技術參數
項目單位參數額定電壓kV12額定電流A630額定短路開斷電流kA20額定短路關合電流（峰值）50額定峰值耐受電流50額定短時耐受電流20額定短路持續時間S4額定絕緣水平雷電沖擊耐壓（峰值）kV相間、對地75，斷口851min工頻耐壓相間、對地42，斷口48額定操作順序分-0.3s-合分-180s-合分（電動機構）額定短路電流開斷次數次30機械壽命10000額定操作電壓（分合線圈）VDC220，110，AC220動靜觸頭允許磨損累計厚度mm3過電流脫扣器額定電流A5電流互感器電流比200/5 400/5 600/5觸頭開距mm9±1觸頭超程2平均分閘速度m/s1.2±0.2平均合閘速度0.6±0.2分閘時間ms15～50合閘時間25～80合閘彈跳時間≦2三相分合閘同期性≦2每相回路直流電阻μΩ≦80儲能電機額定電壓V-220額定功率W70儲能時間S≦8質量kg85
