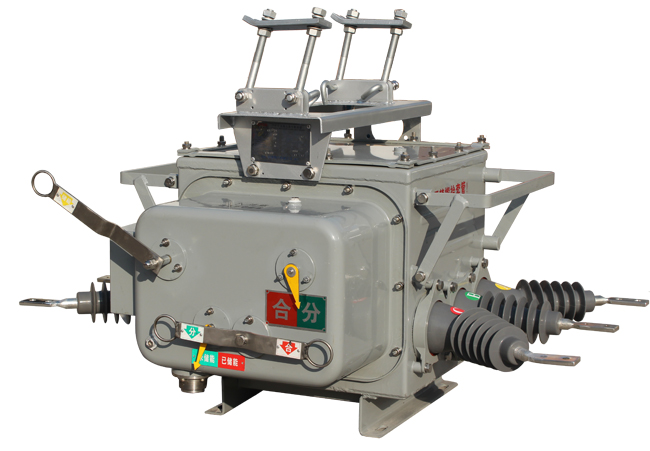

ZW20-12戶外高壓真空斷路器

•




  一、產品概述：
  ZW20-12型戶外交流高壓分界真空斷路器是一款用戶分界開關.
  主要由ZW20-12型真空斷路器本體,故障檢測控制器及外置電壓互感器三大部分組成
  三者通過航空插座及戶外密封控制電纜進行電氣連接，具有故障檢測功能,保護控制功能及通訊功能
  能可靠判斷,檢測界內與界外毫安級零序電流及相間短路故障電流,實現自動切除單相接地故障和相間短路故障
  本體開關是真空方式滅弧并且采用SF6氣體絕緣,箱體參考了日本東芝公司的氣體密封,防爆,絕緣結構技術
  整體密封性能優良,內部充入的SF6氣體不泄漏,不受外界環境影響,
  其彈簧操動機構進行了小型化及性能優化設計,動作可靠性比國內傳統的彈簧機構有顯著提高主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。
  產品性能可靠是一種真正的免維護產品。



  二、使用環境條件：
  1、 周圍空氣溫度：-40℃~+40℃；日溫差：日溫變化不大于25℃； 根據SF6氣體物質性質，當環境溫度在-40℃時，如箱體內部氣壓為0.05Mpa，此時SF6仍為氣態，保證產品正常工作。(當環境溫度-40℃，表壓為0.05Mpa時，SF6液化點為-55℃；零表壓，SF6液化點不會超過-60℃)。
  2、 風速不大于35m/s；
  3、 無易燃、baozha危險、強烈化學腐蝕物(如各種酸、堿或濃煙等)和劇烈振動的場所。
  4、 海拔：≤1000m；
  5、 覆蓋厚度：10mm；
  6、 空氣污穢程度：IV級；
  7、 地震烈度：≤7度；
  8、 電網中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

  三、主要技術參數：
  1.斷路器的額定參數見表1

  序 號	項 目	單 位	數 值
  1	額定電壓	KV	12
  2	額定頻率	Hz	50
  3	額定電流	A	630
  4	額定短路開斷電流	KA	20
  5	額定峰值耐受電流（峰值）	KA	50
  6	額定短時耐受電流（4S）	KA	20
  7	額定短路關合電流（峰值）	KA	50
  8	機械壽命次數	次	10000
  9	額定短時開斷電流開斷次數	次	30
  10	工頻耐壓（1min）：干試（相間、對地/斷口）	KV	42/48
  11	雷電沖擊耐受電壓（峰值）相間、相對/斷口	KV	75/85
  12	額定操作順序	KV	分-0.3s-合分-180s-合分
  13	額定操作電壓輔助回路額定電壓	V	AC220

  注：當產品使用場地的海拔超過1000m時，絕緣耐壓應按GB/T11022-1999進行相應的修正。
  2.斷路器裝配調整參數見表2

  序 號	項 目	單 位	數 值
  1	觸頭開距	mm	9+1-0.5
  2	觸頭超行程	mm	3+1-0.5
  3	平均分閘速度	m/s	1.2±0.2
  4	平均合閘速度	m/s	0.6±0.2
  5	觸頭合閘彈跳時間	ms	≤2
  6	箱體內極間中心距離	mm	135
  7	箱體外極間中心距離	mm	280
  8	三相分閘同期性時差	ms	≤2
  9	每極回路直流電阻	μΩ	≤200
  10	合閘時間	ms	≤45
  11	分閘時間	ms	≤45
  12	動觸頭允許磨損厚度	mm	3
  13	合閘時觸頭壓力	N	2000±200
  14	SF6氣體額定壓力（表壓）	MPa	“0”
  15	凈重	Kg	185

  3. 操作機構主要技術參數
  3.3.1 、儲能電機：采用直流串激電動機，其技術數據如表3
  型號YJ220-5301BS      額定電壓（直流220V）     正常工作范圍（85%~120%額定工作電壓）
   額定功率（20W）         額定電壓下儲能時間（≤5s）

  3.3.2 、手動儲能操作力：采用機構所配儲能手柄時最大操作力小于25公斤。
  3.3.3 、合閘電磁鐵：采用螺管式電磁鐵，其線圈技術數據如表4。
  額定電壓(直流220V)  額定電流(3．9A)    額定功率(860W)   20℃時線圈電阻(56Ω)
  正常工作電壓范圍(65%~110%額定工作電壓)
  3.3.4 分閘電磁鐵線圈技術參數，同合閘線圈。
  3.4 電流互感器 在斷路器的本體內A、C相各配置1只電流互感器，變比400/5，用于相間保護。
  3.5 零序電流互感器 **
  在斷路器本體內配置零序電流互感器1只，變比20/1，在零序電流0.1~5A區段，有著良好的線性關系，額定負載下（0.1VA）的變比誤差小于3%，當零序電流為400A時，二次輸出電流不小于5A。
  3.6 、操作電源
  3.6.1 斷路器工作時需要操作電源。操作電流可以外引交流或直流220V電源，但一般是在10KV線路上外置操作電源變壓器或電壓互感器，以獲得交流220V操作電源,容量1kva,重量45kg。
  3.7 控制器技術參數見表5

  序號	項 目	單 位	參 數
  1	輸入工作電壓	V	AC220
  2	輸入工作電壓頻率	HZ	50
  3	輸入工作電壓允許波動范圍	%	±20
  4	整機功耗	W	＜10
  5	采樣相電流一次輸入值	A	0~3600 可調
  6	采樣零序電流一次輸入值		0~20
  7	電量輸入值采樣誤差	%	±5
  8	過流保護一次電流整定范圍（二次）	A	0~1500 可調
  9	速斷保護一次電流整定范圍（二次）		0~3600 可調
  10	過流保護動作延時時間值	ms	0~5000 可調
  11	零序保護一次電流整定范圍	A	0~20 可調
  12	零序保護動作延時時間值	S	0~1200 可調
  13	重合閘次數	次	0~1
  14	第一次重合時間	S	0~9.9
  15	簡單遙控器距離	米	100
  16	控制器凈重	kg	12


  四、基本結構：
  4.1 斷路器本體結構
  斷路器本體結構由導電回路、絕緣系統、密封件及殼體組成。 導電回路由進出線導電桿、導電夾、軟連結與真空滅弧室連接而成。 本產品采用SF6氣體絕緣。進出線絕緣套管采用環氧樹脂和硅橡膠整體澆注，為減少開關體積，A、C兩相采用拐角套管，保證良好的外絕緣；內部采用復合絕緣結構，在不充SF6氣體的情況下，也能達到相應的絕緣水平。本產品采用成熟的密封結構。機構罩及殼體上蓋采用沖壓成型槽密封，輸出指針軸采用雙層“O”型圈密封，進出線套管整體澆注，保證良好的氣密性。
  4.2 操動機構 本產品操動機構為電動儲能，電動分合，同時具有手動儲能，手動分合，整個結構合閘彈簧、儲能系統、分合閘線圈、手動分合閘系統、輔助開關及儲能指示等部件組成




  五、訂貨須知事項：
  訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。


  六、售后服務：
  我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
  1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
  2.在接到報修通知后，七個工作日內趕到現場并解決問題。
  3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
  4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
  5.在保修期內，以下情況將實行有償維修服務;
  (1)由于人為或不可抗拒的自然現象而發生的損壞。
  (2)由于操作不當而造成的故障或損壞。
  (3)由于對產品的改造、分解、組裝而發生的故障或損壞.

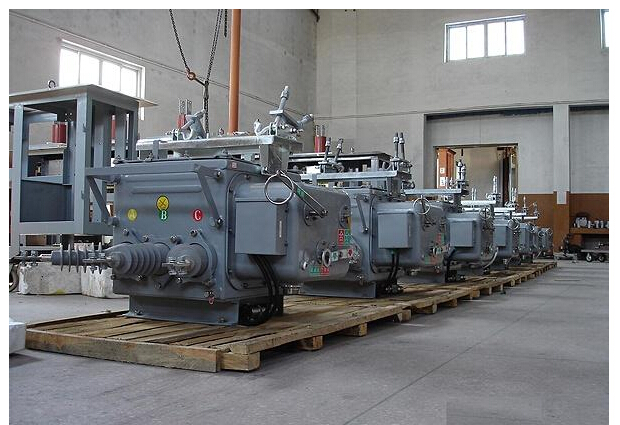

  七、產品生產實景圖：
