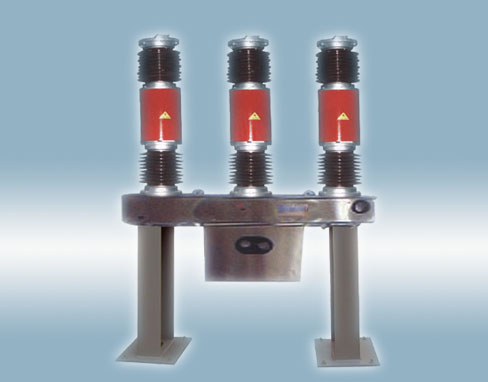

LW38-40.5六氟化硫斷路器
-
概述
LW38-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器(以下簡稱斷路器)是一種以SF6氣體為滅弧和絕緣介質的戶外安裝、三相、交流40.5kv級高壓輸變電系統的控制和保護設備?？捎脕矸帧⒑项~定電流和故障電流，投、切電容組、轉換線路，尤其適合頻繁操作，也可作為聯絡斷路器使用。本斷路器符合IEC《高壓交流斷路器》和GB1984《高壓交流斷路器》的要求。
使用環境條件
環境溫度：最高溫度+40℃；最低溫度-30℃。
相對濕度：日平均相對濕度≤90%；月平均相對濕度≤95%。
海拔：正常使用條件海拔不超過1000m(簡稱平原型)；特殊使用條件海拔不超過3000m(簡稱高原型)；
風速不超過34m/s (相應于圓柱表面上的700Pa)；
地震烈度不超過8 度(水平加速度0.25g，垂直加速度0.125g)；
空氣污穢程度：Ⅳ級；最小公稱爬電比距：31mm/kV。
主要技術參數
主要技術參數見表1序號 項目 單位 參數 1 額定電壓 KV 40.5 2 額定絕緣水平** 雷電沖擊耐壓(峰值) 185/215* 工頻耐壓1min(有效值) 95/119* 3 額定電流 A 1600 3150 4 額定電容器組開斷電流 400 5 額定頻率 Hz 50 6 額定短路開斷電流 KA 25 31.5 7 額定峰值耐受電流 63 80 8 額定短時耐受電流 25 31.5 9 額定失步開斷電流 6.3 7.9 10 額定短路關合電流 63 80 11 額定短路開斷電流開斷次數 次 25 20 12 機械壽命 5000 13 額定操作順序 O-0.3s-CO-180s-CO 14 分閘時間(額定操作電壓時) s ≤0.06 15 合閘時間(額定操作電壓時) ≤0.1 16 額定短路持續時間 4 17 金屬短接時間 ≥0.12 18 全開斷時間 ≤0.078 19 六氟化硫氣體額定壓力(20℃時表壓) Mpa 0.45 20 六氟化硫氣體補氣壓力(20℃時表壓) 0.42 21 六氟化硫氣體閉鎖壓力(20℃時表壓) 0.4 22 漏氣率 %/年 ≤1 23 六氟化硫氣體水份含量(20℃時表壓) ppm(V/V) 交接驗收值≤150 24 運行值≤300 25 重量 斷路器本體 帶CT kg 1000 不帶CT 800 六氟化硫氣體 5 當產品為高原型產品時，是指在海拔3000m的額定絕緣水平值
