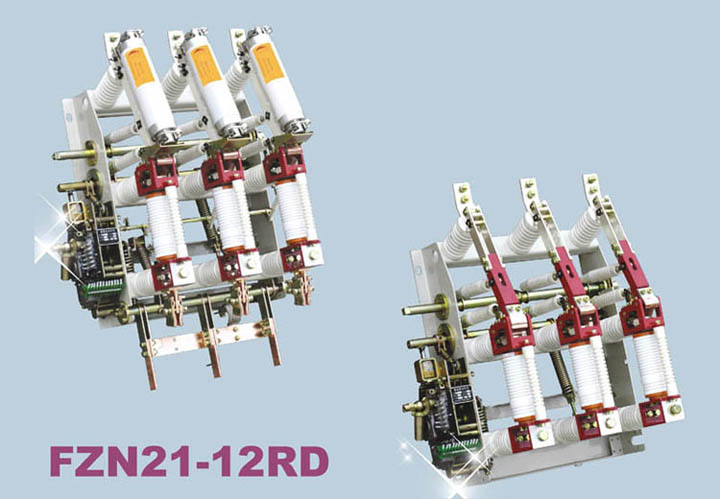

FZN21-12戶內高壓真空負荷開關
-
一、產品概述
FZN21-12D/T630-20型戶內高壓真空負荷開關系三相交流50Hz的戶內高壓開關設備，適合于額定電壓為12kV的配電系統中。開關具關合、承載、開斷負荷及過負荷電流的能力；亦可開斷、關合空載長線、空載變壓器及電容器。
ZFN21-12RD/T125-31.5型戶內高壓真空負荷開關——熔斷器組合電器，是該負荷開關與熔斷器組合而成，除具有上述功能外還具有保護功能。
二、使用環境
海拔不超過1000米；
周圍空氣溫度不高于+40℃及不低于-10℃；
空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；
無導電性塵埃的環境中；
無破壞金屬和絕緣的腐蝕性氣體的物體；
無劇烈震動和沖擊的地方；
無燃燒與爆炸危險的環境中。
三、技術參數
1、負荷開關的主要技術參數：序號 項目 單位 數值 1 額定電壓 kV 12 2 額定頻率 Hz 50 3 額定電流 A 630 4 額定有功負載開斷電流 A 630 5 額定閉環開斷電流 A 630 6 5%額定有功負載開斷電流 A 31.5 7 額定電纜充電開斷電流 A 10 8 額定空載變壓器容量 kVA 1250 9 1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口） kV 42/48 10 雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口） kV 75/85 11 額定短時耐受電流（熱穩定） kA/S 20/4 12 額定峰值耐受電流（熱穩定） kA 5 13 額定短路關合電流 kA 50 14 額定電流開斷次數 次 10000 15 機械壽命 次 10000 16 真空滅弧室觸頭允許磨損厚度 mm 2 17 手動操作力距 Nm ≤200 2、組合電器的主要技術參數：
序號 項目 單位 數值 1 額定電壓 kV 12 2 額定頻率 Hz 50 3 熔斷器最大額定電流 A 125 4 額定開斷交接電流 A 3150 5 熔斷器觸發的開關分閘時間 ms 40±5 6 額定短路開斷電流（有效值） kA 31.5 7 額定短路關合電流（峰值） kA 50 8 1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口） kV 42/48 9 雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口） kV 75/85 10 熔斷器撞擊器輸出±能量 J 2-5

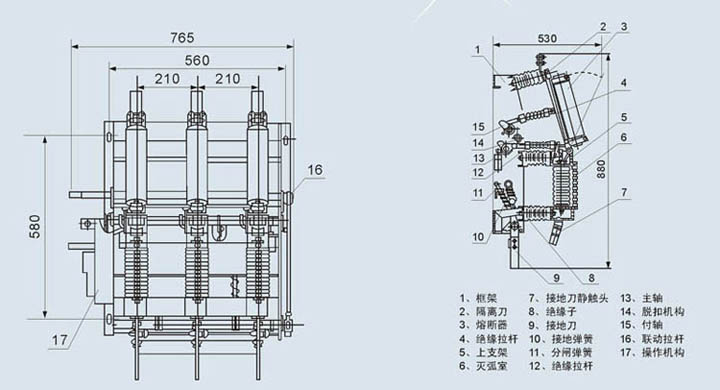

四、外形及安裝尺寸圖
